室内天线分布系统

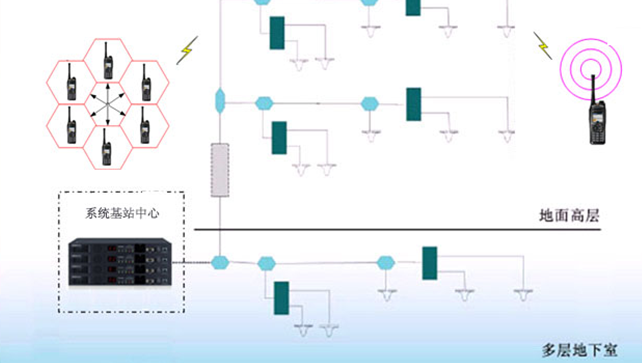

系统结构示意图

由同轴电缆，耦合分配器，二功率分配器和室内全向天线组成，由于本项目钢筋水泥建筑对电磁波造成的严重衰减和屏蔽作用，本系统根据其建筑结构，在建筑群的地下层和地面楼层内安装若干副收发分布天线，每副天线都分配有相应的覆盖区域。

系统天线布局

室内天线分布系统是系统重要的传输部分，通过合理的预设计，现场勘测，深化设计后，可以使作为网络末梢的室内天线做覆盖的范围环环相扣，由多个小区组成一个大的通信网。

采用小功率的优点是信号易于控制，辐射小，对外干扰小；缺点是会提高整个室内覆盖系统的总造价，因此需要在布放原则和经济性之间寻找最佳平衡点。天线的布放与建筑物结构紧密相关，需要根据模拟测试效果选择天线布放位置，同时考虑不同楼层结构的差异性。

系统信号强度推算

根据无线电管理局的设计要求，天线末端的最大信号强度不能高于15dBm，根据自由空间损耗公式

1：L = 32.4 + 20log (F) + 20Log(D)

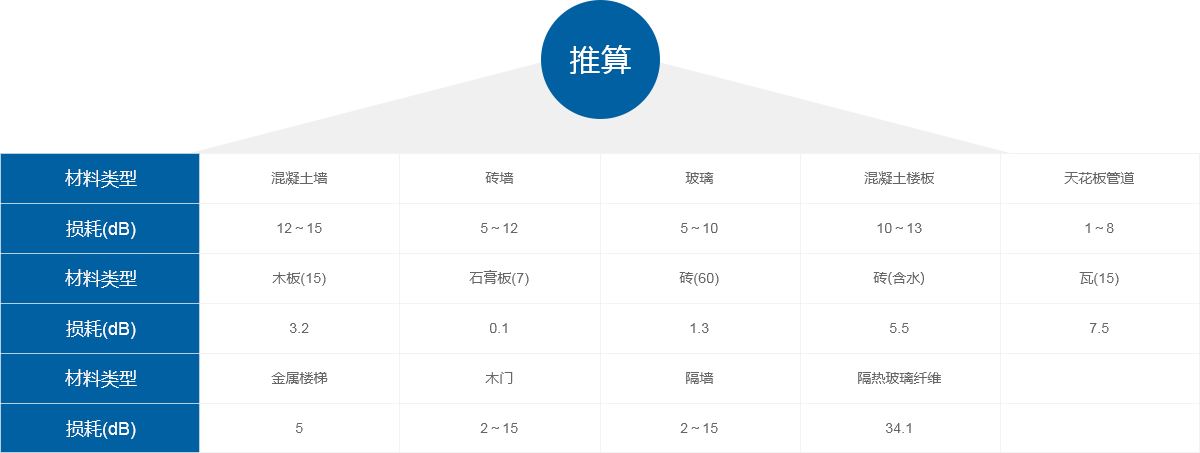

普通大楼建材和结构产的平均信号损耗如下所示：

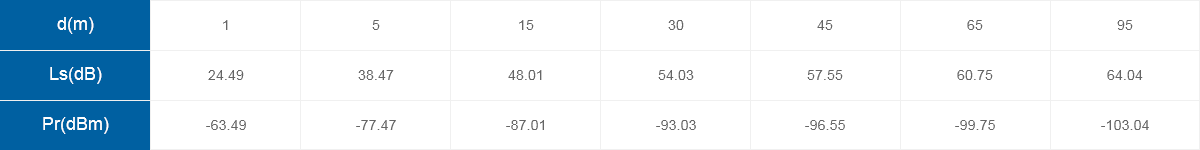

综合考虑这些因素，设平均信号损耗取为13dB，人体的影响可考虑损失3dB，传播路径损耗考虑瑞利衰落留有余量为20dB，设计余量为5dB，由计算可得到天线输出为10dBm时不同距离的路径损耗值及相应的接受电平如下表所示：

由于对讲机的灵敏度为-112dBm左右，市区电磁背景噪声-110dbm，对于室内盲区的覆盖，信号电平P≥-90dBm，即可满足覆盖要求，即一般建筑体，每个天线点可以有15~20米覆盖半径。但考虑到覆盖电梯,电磁环境比较恶劣，对无线信号的干扰及衰减比较大，所以要在电梯及机房附近分别安装天线覆盖。
